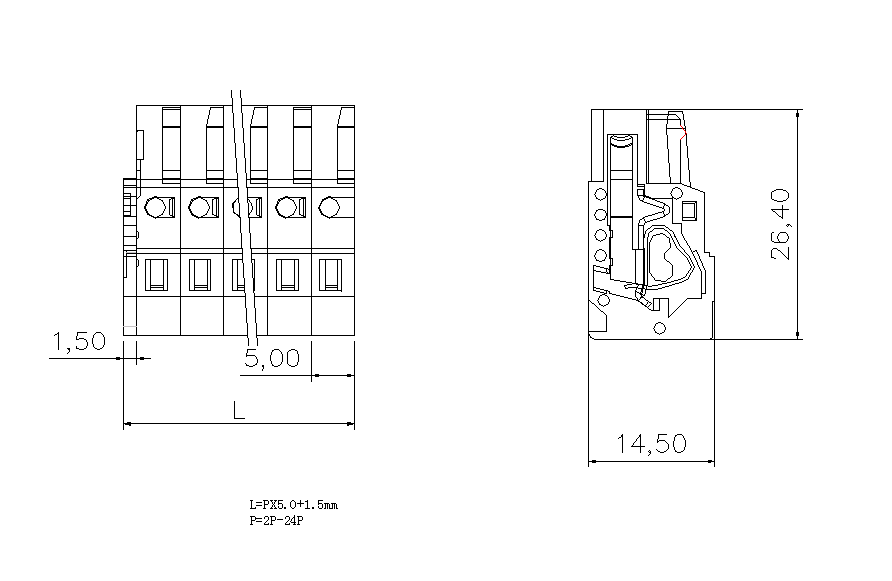

TCK5.0系列孔型连接器
型号 | TCK5.0-XXP | ||
位间距 | 5.0mm | ||
位数 | 2-24P | ||
接线范围 | AWG/mm2 | 24-14/0.2-2.5 | |
技术数据 | IEC | UL | |
额定电压 | V | 250 | 300 |
额定电流 | A | 16 | 15 |
额定冲击电压 | KV | 4 | |
污染等级 | 3 | ||
绝缘材料 | PA66 | ||
阻燃等级 | V0 | ||
适用环境温度 | –40℃~+105℃ | ||
可选颜色 | 5.0间距(白灰色) | ||
接触材料 | 磷青铜镀锡 | ||
弹片材料 | 不锈钢 | ||
接线方式 | 弹簧卡接 | ||
适用导线 | 0.2-2.5 mm2各类别导线 | ||
剥线长度 | 8-9mm/ 0.33in | ||
相邻位数短接功能 | 可以 |
TC01(5.0): 压线工具,使用绝缘材料制成,1插脚,米白色
TC02(5.0): 压线工具,使用绝缘材料制成,1插脚,米白色
TC03(5.0):跨接桥,使用绝缘材料金属件制成,2插脚,灰色
